Fotografiile prezentate au caracter informativ, pot diferi fata de produsul vandut, acesta fiind livrat conform codului oferit de producator.
|
|
||
|
Comanda instant - Schneider Electric - LC1D096BLS207 - TeSys D contactor - 3P (3 NO) - AC-3 - 9 A - 24 V DC low consumption
|
|||

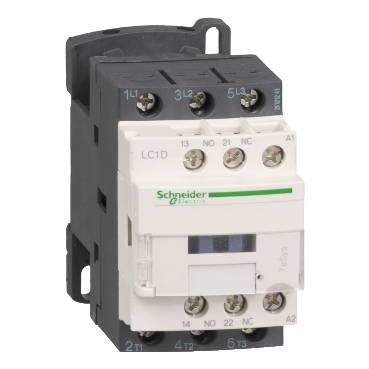

Schneider Electric - LC1D096BLS207 - TeSys D contactor - 3P (3 NO) - AC-3 - 9 A - 24 V DC low consumption |
|||
CARACTERISTICI PRINCIPALE gama de produse TeSys D gama TeSys nume produs TeSys D tip produs sau componenta contactor nume scurt al dispozitivului LC1D aplicatie contactor comanda motor, sarcina rezistiva categorie de utilizare AC-1, AC-3 descriere poli 3P compozitie contact pol 3 NO [Ue] tensiune operationala nominala <= 690 V c.a. 25...400 Hz pentru circuit electric, <= 300 V c.c. pentru circuit electric [Ie] curent nominal de utilizare 9 A (<= 60 °C) la <= 440 V c.a. AC-3 pentru circuit electric, 25 A (<= 60 °C) la <= 440 V c.a. AC-1 pentru circuit electric putere motor kW 2.2 kW la 220...230 V c.a. 50/60 Hz, 4 kW la 380...400 V c.a. 50/60 Hz putere motor hp 1 CP la 230/240 V c.a. 50/60 Hz pentru 1 faza motoare, 2 CP la 200/208 V c.a. 50/60 Hz pentru 3 faze motoare tipul circuitului de comanda c.c. consum scazut tensiune circuit de comanda 24 V, DC tip bobina consum scazut compozitie contact auxiliar 1 NO + 1 NC [Uimp] tensiune de tinere la impuls 6 kV (conforming to IEC 60947) categorie de supratensiune III [Ith] curent termic conventional in aer liber 10 A la <= 60 °C pentru circuit de semnalizare, 25 A la <= 60 °C pentru circuit electric Irms capacitatea nominala la inchidere 250 A la 440 V pentru circuit electric conformitate cu SR EN 60947, 140 A c.a. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 capacitate de rupere nominala 250 A la 440 V pentru circuit electric conformitate cu SR EN 60947 [Icw] curent nominal de scurtcircuit admisibil 100 A 1 s circuit de semnalizare, 120 A 500 ms circuit de semnalizare calibrul fuzibilului asociat 10 A gG pentru circuit de semnalizare conformitate cu SR EN 60947-5-1, 25 A gG la <= 690 V coordonare tip 1 pentru circuit electric impedanta medie 2.5 mOhm la 50 Hz - Ith 25 A pentru circuit electric [Ui] tensiune nominala de izolatie 690 V pentru circuit electric conformitate cu IEC 60947-4-1, 690 V pentru circuit de semnalizare conformitate cu IEC 60947-1 durabilitate electrica 0.6 Mcycles 25 A AC-1 la Ue <= 440 V, 2 Mcycles 9 A AC-3 la Ue <= 440 V puterea disipata pe pol 1.56 W AC-1, 0.2 W AC-3 capac de protectie cu suport de montare placa, sina standarde EN 45545 R22 HL3, EN/IEC 60947-4-1 certificari produs CCC, CSA conexiuni - borne circuit de comanda: terminale cu papuci - diametru extern: 8 mm, power circuit : lugs-ring terminals - external diameter: 9.5 mm cuplu de strangere circuit de comanda: 1.7 N.m - pornit terminale cu papuci - cu surubelnita plat Ø 6 mm surub: M3.5, circuit de comanda: 1.7 N.m - pornit terminale cu papuci - cu surubelnita Philips Nr. 2 surub: M3.5 timp de functionare 55...75 ms closing, 16...32 ms opening nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcina nominala conformitate cu EN/ISO 13849-1, B10d = 20000000 cic contactor cu sarcina mecanica conformitate cu EN/ISO 13849-1 durabilitate mecanica 30 Mcycles rata de operare 3600 cic/h la <= 60 °C CARACTERISTICI COMPLEMENTARE tehnologie pentru bobine cu dispozitiv de suprimare integral limite de tensiune circuit de comanda 0.1...0.25 Uc eliminare la 60 °C, c.c., 0.7...1.25 Uc operational at -40...70 °C, DC constanta de timp 37 ms varf de putere in W 4 W at 20 °C puterea consumata la mentinere in W 4 W at 20 °C tip contacte auxiliare tip cuplare mecanica (1 NO + 1 NC) conformitate cu SR EN 60947-5-1, tip contact in oglinda (1 NC) conformitate cu IEC 60947-4-1 afisare frecventa circuit 25...400 Hz curentul minim de comutare 5 mA pentru circuit de semnalizare tensiunea minima de comutare 17 V pentru circuit de semnalizare timpul de nesuprapunere 1.5 ms la intreruperea alimentarii (intre contactele NO si NC), 1.5 ms la energizare (intre contactele NO si NC) rezistenta de izolatie > 10 MΩ pentru circuit de semnalizare rezistenta de izolatie M5 Cod compatibilitate LC1D |
|||
