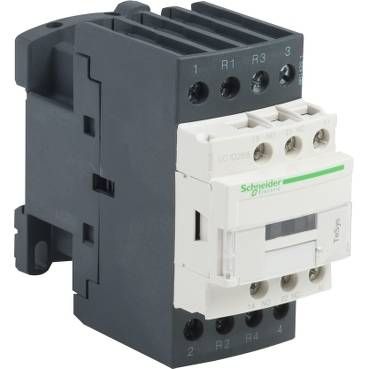

Comanda instant - Schneider Electric - LC1D258F7 - contactor TeSys LC1-D - 4 poli (2NO + 2NC) - AC-1 440 V 40 A - bobina 110 V c.a.
|
|||
Schneider Electric - LC1D258F7 - contactor TeSys LC1-D - 4 poli (2NO + 2NC) - AC-1 440 V 40 A - bobina 110 V c.a. |
|||
CARACTERISTICI PRINCIPALE gama de produse TeSys D gama TeSys nume produs TeSys D tip produs sau componenta contactor nume scurt al dispozitivului LC1D aplicatie contactor sarcina rezistiva categorie de utilizare AC-1 descriere poli 4P compozitie contact pol 2 NO + 2 NC [Ue] tensiune operationala nominala <= 690 V c.a. 25...400 Hz pentru circuit electric, <= 300 V c.c. pentru circuit electric [Ie] curent nominal de utilizare 40 A (<= 60 °C) la <= 440 V c.a. AC-1 pentru circuit electric tipul circuitului de comanda c.a. 50/60 Hz tensiune circuit de comanda 110 V, AC 50/60 Hz compozitie contact auxiliar 1 NO + 1 NC [Uimp] tensiune de tinere la impuls 6 kV (conforming to IEC 60947) categorie de supratensiune III [Ith] curent termic conventional in aer liber 10 A la <= 60 °C pentru circuit de semnalizare, 40 A la <= 60 °C pentru circuit electric Irms capacitatea nominala la inchidere 140 A c.a. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1, 250 A c.c. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 capacitate de rupere nominala 450 A la 440 V pentru circuit electric conformitate cu SR EN 60947 [Icw] curent nominal de scurtcircuit admisibil 240 A <= 40 °C 10 s circuit electric, 380 A <= 40 °C 1 s circuit electric calibrul fuzibilului asociat 10 A gG pentru circuit de semnalizare conformitate cu SR EN 60947-5-1, 63 A gG la <= 690 V coordonare tip 1 pentru circuit electric impedanta medie 2 mOhm la 50 Hz - Ith 40 A pentru circuit electric [Ui] tensiune nominala de izolatie 690 V pentru circuit electric conformitate cu IEC 60947-4-1, 600 V pentru circuit electric certificari CSA durabilitate electrica 1.4 Mcycles 40 A AC-1 la Ue <= 440 V puterea disipata pe pol 3.2 W AC-1 capac de protectie cu suport de montare placa, sina standarde CSA C22.2 No 15, SR EN 60947-4-1 certificari produs BV, CCC conexiuni - borne circuit de comanda: borne cu surub 1 cablu(ri) 1...4 mm² - rigiditate cablu: flexibil - fara pin, circuit de comanda: borne cu surub 2 cablu(ri) 1...4 mm² - rigiditate cablu: flexibil - fara pin cuplu de strangere circuit de comanda: 1.7 N.m - pornit borne cu surub - cu surubelnita plat Ø 6 mm, circuit de comanda: 1.7 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2 timp de functionare 12...22 ms (inchidere), 4...19 ms (deschidere) nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcina nominala conformitate cu EN/ISO 13849-1, B10d = 20000000 cic contactor cu sarcina mecanica conformitate cu EN/ISO 13849-1 durabilitate mecanica 15 Mcycles rata de operare 3600 cic/h la <= 60 °C CARACTERISTICI COMPLEMENTARE tehnologie pentru bobine fara modul de deparazitare inclus limite de tensiune circuit de comanda 0.3...0.6 Uc eliminare la 60 °C, c.a. 50/60 Hz, 0,8...1,1 Uc operational la 60 °C, c.a. 50 Hz varf de putere in VA 70 VA la 20 °C (cos Ï• 0.75) 60 Hz, 70 VA la 20 °C (cos Ï• 0.75) 50 Hz puterea consumata la mentinere in VA 7.5 VA la 20 °C (cos Ï• 0.3) 60 Hz, 7 VA la 20 °C (cos Ï• 0.3) 50 Hz disipare de caldura 2...3 W la 50/60 Hz tip contacte auxiliare tip cuplare mecanica (1 NO + 1 NC) conformitate cu SR EN 60947-5-1, tip contact in oglinda (1 NC) conformitate cu IEC 60947-4-1 afisare frecventa circuit 25...400 Hz curentul minim de comutare 5 mA pentru circuit de semnalizare tensiunea minima de comutare 17 V pentru circuit de semnalizare timpul de nesuprapunere 1.5 ms la intreruperea alimentarii intre contactele NO si NC, 1.5 ms la energizare intre contactele NO si NC rezistenta de izolatie > 10 MΩ pentru circuit de semnalizare rezistenta de izolatie M6 Cod compatibilitate LC1D |
|||
