Fotografiile prezentate au caracter informativ, pot diferi fata de produsul vandut, acesta fiind livrat conform codului oferit de producator.
|
|
||

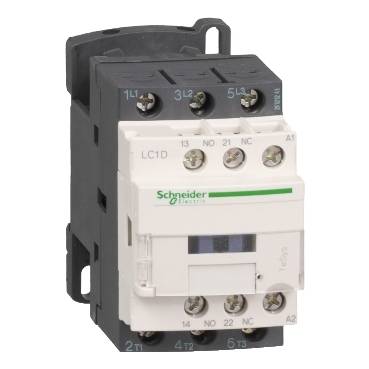

Comanda instant - Schneider Electric - LC1D38E7 - TeSys D contactor - 3P(3 NO) - AC-3 - <= 440 V 38 A - 48 V AC 50/60 Hz coil
|
|||
Schneider Electric - LC1D38E7 - TeSys D contactor - 3P(3 NO) - AC-3 - <= 440 V 38 A - 48 V AC 50/60 Hz coil |
|||
CARACTERISTICI PRINCIPALE gama de produse TeSys D gama TeSys nume produs TeSys D tip produs sau componenta contactor nume scurt al dispozitivului LC1D nume scurt al dispozitivului LC1D38 aplicatie contactor comanda motor, sarcina rezistiva categorie de utilizare AC-1, AC-3 descriere poli 3P compozitie contact pol 3 NO [Ue] tensiune operationala nominala <= 690 V c.a. 25...400 Hz pentru circuit electric, <= 300 V c.c. pentru circuit electric [Ie] curent nominal de utilizare 50 A (<= 60 °C) la <= 440 V c.a. AC-1 pentru circuit electric, 38 A (<= 60 °C) la <= 440 V c.a. AC-3 pentru circuit electric putere motor kW 18.5 kW la 500 V c.a. 50/60 Hz AC-3, 18.5 kW la 660...690 V c.a. 50/60 Hz AC-3 putere motor hp 10 CP la 230/240 V c.a. 50/60 Hz pentru 3 faze motoare, 10 CP la 200/208 V c.a. 50/60 Hz pentru 3 faze motoare tipul circuitului de comanda c.a. 50/60 Hz tensiune circuit de comanda 48 V, AC 50/60 Hz compozitie contact auxiliar 1 NO + 1 NC [Uimp] tensiune de tinere la impuls conformitate cu SR EN 60947 categorie de supratensiune III [Ith] curent termic conventional in aer liber 10 A la <= 60 °C pentru circuit de semnalizare, 50 A la <= 60 °C pentru circuit electric Irms capacitatea nominala la inchidere 140 A c.a. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1, 250 A c.c. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 capacitate de rupere nominala 550 A la 440 V pentru circuit electric conformitate cu SR EN 60947 [Icw] curent nominal de scurtcircuit admisibil 60 A <= 40 °C 10 min circuit electric, 430 A <= 40 °C 1 s circuit electric calibrul fuzibilului asociat 10 A gG pentru circuit de semnalizare conformitate cu SR EN 60947-5-1, 63 A gG la <= 690 V coordonare tip 1 pentru circuit electric impedanta medie 2 mOhm la 50 Hz - Ith 50 A pentru circuit electric [Ui] tensiune nominala de izolatie 600 V pentru circuit electric certificari CSA, 600 V pentru circuit electric certificari UL durabilitate electrica 1.4 Mcycles 50 A AC-1 la Ue <= 440 V, 1.4 Mcycles 38 A AC-3 la Ue <= 440 V puterea disipata pe pol 5 W AC-1, 3 W AC-3 capac de protectie cu suport de montare placa, sina standarde CSA C22.2 No 15, SR EN 60947-4-1 certificari produs BV, CCC conexiuni - borne circuit de comanda: borne cu surub 2 cablu(ri) 1...2.5 mm² - rigiditate cablu: flexibil - cu pin, circuit de comanda: borne cu surub 1 cablu(ri) 1...4 mm² - rigiditate cablu: flexibil - fara pin cuplu de strangere circuit de comanda: 1.7 N.m - pornit borne cu surub - cu surubelnita plat Ø 6 mm, circuit de comanda: 1.7 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2 timp de functionare 4...19 ms (deschidere), 12...22 ms (inchidere) nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcina nominala conformitate cu EN/ISO 13849-1, B10d = 20000000 cic contactor cu sarcina mecanica conformitate cu EN/ISO 13849-1 durabilitate mecanica 15 Mcycles rata de operare 3600 cic/h la <= 60 °C CARACTERISTICI COMPLEMENTARE tehnologie pentru bobine fara modul de deparazitare inclus limite de tensiune circuit de comanda 0.3...0.6 Uc eliminare la 60 °C, c.a. 50/60 Hz, 0,8...1,1 Uc operational la 60 °C, c.a. 50 Hz varf de putere in VA 70 VA la 20 °C (cos Ï• 0.75) 60 Hz, 70 VA la 20 °C (cos Ï• 0.75) 50 Hz puterea consumata la mentinere in VA 7.5 VA la 20 °C (cos Ï• 0.3) 60 Hz, 7 VA la 20 °C (cos Ï• 0.3) 50 Hz disipare de caldura 2...3 W la 50/60 Hz tip contacte auxiliare tip cuplare mecanica (1 NO + 1 NC) conformitate cu SR EN 60947-5-1, tip contact in oglinda (1 NC) conformitate cu IEC 60947-4-1 afisare frecventa circuit 25...400 Hz curentul minim de comutare 5 mA pentru circuit de semnalizare tensiunea minima de comutare 17 V pentru circuit de semnalizare timpul de nesuprapunere 1.5 ms la intreruperea alimentarii (intre contactele NO si NC), 1.5 ms la energizare (intre contactele NO si NC) rezistenta de izolatie > 10 MΩ pentru circuit de semnalizare rezistenta de izolatie M2 Cod compatibilitate LC1D Cod compatibilitate 7...11 kW 200...240 V 3 faze, 15...25 kW 380...440 V 3 faze Cod compatibilitate direct on-line contactor |
|||
