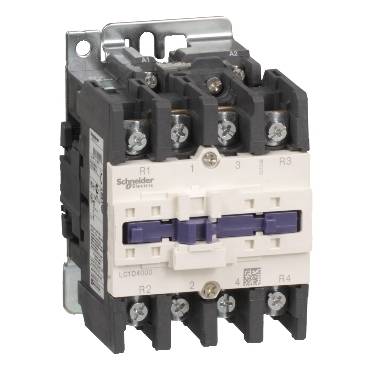

Comanda instant - Schneider Electric - LC1D40008E7 - TeSys D contactor - 4P(2 NO + 2 NC) - AC-1 <= 440 V 60 A - 48 V AC 50/60 Hz coil
|
|||
Schneider Electric - LC1D40008E7 - TeSys D contactor - 4P(2 NO + 2 NC) - AC-1 <= 440 V 60 A - 48 V AC 50/60 Hz coil |
|||
CARACTERISTICI PRINCIPALE gama de produse TeSys D gama TeSys nume produs TeSys D tip produs sau componenta contactor nume scurt al dispozitivului LC1D aplicatie contactor sarcina rezistiva categorie de utilizare AC-1 descriere poli 4P compozitie contact pol 2 NO + 2 NC [Ue] tensiune operationala nominala <= 690 V c.a. 25...400 Hz pentru circuit electric, <= 300 V c.c. pentru circuit electric [Ie] curent nominal de utilizare 60 A (<= 60 °C) la <= 440 V c.a. AC-1 pentru circuit electric tipul circuitului de comanda c.a. 50/60 Hz tensiune circuit de comanda 48 V, AC 50/60 Hz [Uimp] tensiune de tinere la impuls conformitate cu SR EN 60947 categorie de supratensiune III [Ith] curent termic conventional in aer liber 60 A la <= 60 °C pentru circuit electric Irms capacitatea nominala la inchidere 800 A la 440 V pentru circuit electric conformitate cu SR EN 60947 capacitate de rupere nominala 800 A la 440 V pentru circuit electric conformitate cu SR EN 60947 [Icw] curent nominal de scurtcircuit admisibil 320 A <= 40 °C 10 s circuit electric, 720 A <= 40 °C 1 s circuit electric calibrul fuzibilului asociat 80 A gG la <= 690 V coordonare tip 1 pentru circuit electric, 80 A gG la <= 690 V coordonare tip 2 pentru circuit electric impedanta medie 1.5 mOhm la 50 Hz - Ith 60 A pentru circuit electric [Ui] tensiune nominala de izolatie 600 V pentru circuit electric certificari CSA, 600 V pentru circuit electric certificari UL durabilitate electrica 1.4 Mcycles 60 A AC-1 la Ue <= 440 V puterea disipata pe pol 5.4 W AC-1 capac de protectie fara suport de montare placa, sina standarde CSA C22.2 No 15, SR EN 60947-4-1 certificari produs BV, CCC conexiuni - borne circuit de comanda: borne cu surub 2 cablu(ri) 1...2.5 mm² - rigiditate cablu: flexibil - cu pin, circuit de comanda: borne cu surub 1 cablu(ri) 1...4 mm² - rigiditate cablu: flexibil - fara pin cuplu de strangere circuit de comanda: 1.7 N.m - pornit borne cu surub - cu surubelnita plat Ø 6 mm, circuit de comanda: 1.7 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2 timp de functionare 4...19 ms (deschidere), 12...26 ms inchidere nivel de incredere al securitatii B10d = 1369863 cic contactor cu sarcina nominala conformitate cu EN/ISO 13849-1, B10d = 20000000 cic contactor cu sarcina mecanica conformitate cu EN/ISO 13849-1 durabilitate mecanica 6 Mcycles rata de operare 3600 cic/h la <= 60 °C CARACTERISTICI COMPLEMENTARE tehnologie pentru bobine fara modul de deparazitare inclus limite de tensiune circuit de comanda 0.3...0.6 Uc eliminare la 60 °C, c.a. 50/60 Hz, 0,8...1,1 Uc operational la 60 °C, c.a. 50 Hz varf de putere in VA 140 VA la 20 °C (cos Ï• 0.75) 60 Hz, 160 VA la 20 °C (cos Ï• 0.75) 50 Hz puterea consumata la mentinere in VA 13 VA la 20 °C (cos Ï• 0.3) 60 Hz, 15 VA la 20 °C (cos Ï• 0.3) 50 Hz disipare de caldura 4...5 W la 50/60 Hz disipare de caldura M1 Cod compatibilitate LC1D |
|||
