Fotografiile prezentate au caracter informativ, pot diferi fata de produsul vandut, acesta fiind livrat conform codului oferit de producator.
|
|
||

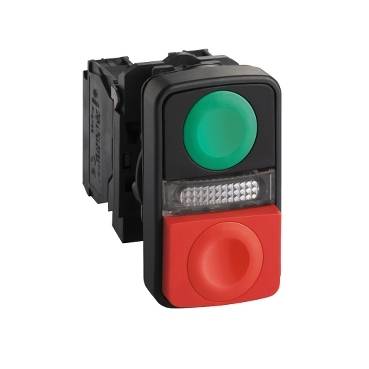

Comanda instant - Schneider Electric - XB5AW73731B5 - buton cu cap dublu luminos verde incastrat/rosu aparent diam.22 1ND+1NI 24V
|
|||
Schneider Electric - XB5AW73731B5 - buton cu cap dublu luminos verde incastrat/rosu aparent diam.22 1ND+1NI 24V |
|||
CARACTERISTICI PRINCIPALE gama de produse Harmony XB5 tip produs sau componenta buton cu cap dublu, iluminat complet nume scurt al dispozitivului XB5 material rama plastic material inel de fixare plastic tip cap standard diametrul de montaj 22 mm forma a capului unitatii de semnalizare dreptunghiular tip de operator revenire cu arc profil operator 1 buton incastrat - 1 buton aparent - 1 lampa pilot pe centru descriere operatori verde I - rosu O tip si compozitie contacte 1 NO + 1 NC operare contacte decuplare lenta conexiuni - borne borne cu surub: <= 2 x 1.5 mm² cu pini conformitate cu EN/IEC 60947-1, borne cu surub: >= 1 x 0.22 mm² fara terminale de cablu conformitate cu EN/IEC 60947-1 sursa de lumina LED protejat baza bec LED integral [Us] tensiune de alimentare nominala 24 V c.a./c.c. 50/60 Hz CARACTERISTICI COMPLEMENTARE inaltime 50 mm latime 30 mm adancime 59 mm descriere borne ISO nr. 1 (11-12)NC, (13-14)NO greutate produs 0.066 kg rezistenta la spalare cu presiune inalta 7000000 Pa la 55 °C,distanta: 0.1 m culoare a marcajului scris negru pe eticheta alba, scris alb cu eticheta verde, rosie sau neagra profil operator verde Incastrat, alb I, rosu proiectare, alb O utilizare contacte contacte standard deschidere pozitiva cu deschidere pozitiva conformitate cu EN/IEC 60947-5-1 anexa K cursa de operare 1.5 mm (schimbare stare electrica NC), 2.6 mm modificarea starii electrice NO forta de actionare 3.5 N (schimbare stare electrica NC), 3.8 N (modificarea starii electrice NO) durabilitate mecanica 1000000 cic cuplu de strangere 0.8...1.2 N.m conformitate cu EN 60947-1 forma a capului surubului cruce cap compatibil cu JIS No 1 surubelnita, cruce cap compatibil cu Philips nr. 1 surubelnita material contacte aliaj de argint (Ag/Ni) protectie la scurtcircuit 10 A cartus fuzibil tip gG conformitate cu SR EN 60947-5-1 [Ith] curent termic conventional in aer liber 10 A conformitate cu SR EN 60947-5-1 [Ui] tensiune nominala de izolatie 600 V (grad de poluare: 3) conformitate cu EN 60947-1 [Uimp] tensiune de tinere la impuls 6 kV conformitate cu EN 60947-1 [Ie] curent nominal de utilizare 3 A la 240 V AC-15, A600 conformitate cu SR EN 60947-5-1, 6 A la 120 V, AC-15, A600 conformitate cu SR EN 60947-5-1 durabilitate electrica 1000000 cic AC-15, 2 A la 230 V, rata de functionare: 3600 cic/h, factor de sarcina: 0.5 conformitate cu EN/IEC 60947-5-1 anexa C, 1000000 cic, AC-15, 3 A la 120 V, rata de functionare: 3600 cic/h, factor de sarcina: 0.5 conformitate cu EN/IEC 60947-5-1 anexa C securitatea electrica IEC 60947-5-4 λ < 10exp(-6) la 5 V, 1 mA in mediu curat conformitate cu EN/IEC 60947-5-4, λ < 10exp(-8) at 17 V, 5 mA in clean environment conforming to EN/IEC 60947-5-4 tip semnalizare stabil culoare sursa de lumina galben limitele tensiunii de alimentare 19.2...30 V c.c., 21.6...26.4 V c.a. curentul consumat 18 mA durata de serviciu 100000 yr la tensiunea nominala si 25 °C incercare la supratensiuni tranzitorii 1 kV conformitate cu IEC 61000-4-5 Cod compatibilitate XB5 |
|||
